Простая стеклянная трубка с водой или ртутью до сих пор остаётся эталоном точности при измерении давления. Разбираемся, почему инженеры не спешат заменять её электроникой.
История измерения давления началась в 1643 году с эксперимента Эванджелисты Торричелли. Итальянский физик перевернул запаянную с одного конца стеклянную трубку с ртутью в чашу — и заметил, что часть жидкости осталась в трубке, удерживаемая давлением атмосферного воздуха на поверхность в чаше. Так родился первый барометр, а вместе с ним — целое семейство приборов, работающих по одному и тому же принципу.
Принцип этот обезоруживающе прост. Если соединить два сосуда с жидкостью и подать на один из них избыточное давление, уровень в сообщающихся сосудах перестанет быть одинаковым. Разница высот столбов и есть искомая величина — её можно прочитать по шкале, никакой электроники, никаких датчиков, никаких батареек. Именно поэтому единица измерения давления «миллиметр ртутного столба» пережила эпоху ламповых радиоприёмников, застала цифровую революцию и по-прежнему встречается в медицинских тонометрах.

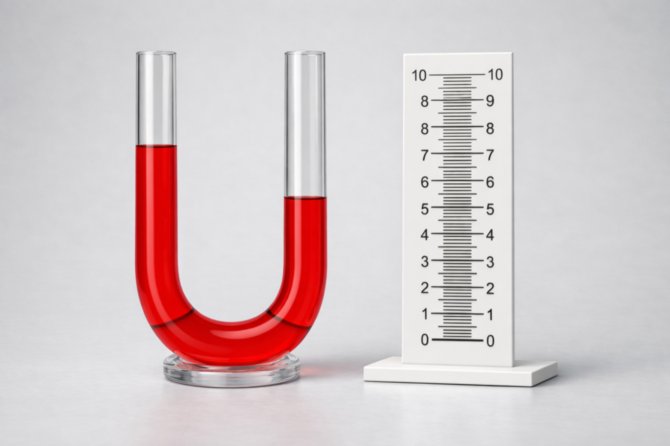

Современный жидкостный манометр — это, по сути, аккуратно оформленная версия того самого опыта Торричелли. В простейшем виде он представляет собой U-образную стеклянную трубку, частично заполненную рабочей жидкостью. Один конец подключается к точке измерения, второй остаётся открытым или соединяется с эталонным давлением. Разница уровней показывает то, что нужно.
Инженеры разработали несколько модификаций базовой схемы. Двухтрубный прибор — самый наглядный, с ним разбирается даже школьник. Чашечный использует широкий сосуд с одной стороны и узкую трубку с другой: уровень в чаше меняется незначительно, а вся динамика видна в трубке — это упрощает отсчёт. Наклонный вариант с трубкой под небольшим углом позволяет измерять совсем малые перепады давления с высокой точностью — именно такие ставят в вентиляционных системах, где важны единицы паскалей.
В качестве рабочей среды используют дистиллированную воду, спирт, керосин, ртуть или специальные силиконовые масла — выбор зависит от диапазона измерений и требований к химической стойкости.
Казалось бы, эпоха электронных датчиков давления должна была вытеснить стеклянные трубки в музеи. Но если открыть любой отраслевой каталог, жидкостный манометр там непременно найдётся — и не только как раритет для учебных лабораторий. Причина — в фундаментальной особенности прибора: его показания напрямую следуют из физических констант. Плотность жидкости, ускорение свободного падения, высота столба — всё это величины, которые не «плывут» со временем, не требуют калибровки от внешнего эталона и не зависят от прошивки.
Электронный датчик неизбежно дрейфует: стареет чувствительный элемент, меняются параметры аналогового тракта, накапливается погрешность АЦП. Раз в год-два его нужно поверять по эталону — а этим эталоном как раз часто оказывается жидкостный прибор. Он и есть первичный измеритель, к которому сводится вся метрологическая цепочка для низких и средних давлений.
Круг задач за столетия почти не изменился, разве что сузился до тех областей, где преимущества прибора перевешивают его габариты и хрупкость. Метрологические лаборатории — как раз для поверки датчиков и манометров других типов. Системы вентиляции и кондиционирования — для контроля перепада давления на фильтрах и в воздуховодах. Учебные заведения — для наглядной демонстрации законов гидростатики. Отдельные технологические процессы в химии и пищевой промышленности, где важна абсолютная стабильность показаний.
Электронные приборы удобнее, компактнее и умеют передавать данные в цифровую систему управления. Но когда вопрос стоит о точности как таковой — стеклянная трубка с жидкостью по-прежнему держит планку, установленную ещё Торричелли.
Материал подготовлен с использованием открытых источников.
